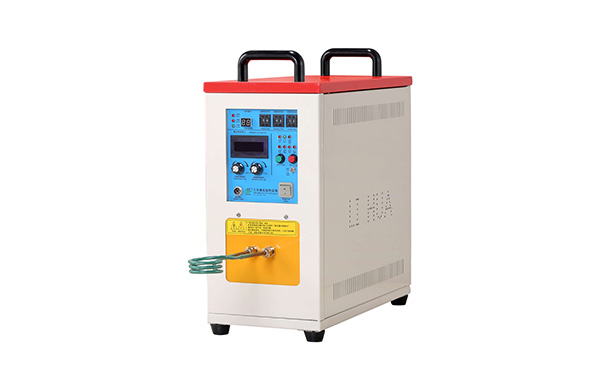

高频感应淬火设备加热电源

        高频感应淬火设备加热电源频率大于lOOkHz，通常使用的频率范围在 100～300kHz。高频感应加热电源现有两种类型，即电子管高频振荡电源和晶体管MOSFET高频电源。前者是20世纪60年代的产品，正逐步被后者所取代。

        电子管高频振荡电源

        电子管高频感应淬火设备振荡电源又称为电子管高频发生器，它使电网三相工频变流电变换成频率为100～500kHz的单相高频电流的电源。

        (1)电子管高频发生器的电路结构，电子管高频发生器的主电路。电子管高频发生器由升压变压器A，将电网三相380V交流电升压到lOkV供给高压整流电路B，整流后的高压直流电(6—15kV)经滤波器供给电子管振荡电路C，*后得到，=200～300kHz的单相高压高频电流，经降压后 供给负载。

        (2)振荡电路的工作原理，电子管振荡电路由三极管G、电容器Ck、线圈Li三部分组成。电子管并联在振荡电路中，起自动开关的作用。当高压直流电施加于三极管G的阳极与阴极时，若此 刻在栅极上施加足够大的负电压，使阳极电流截止，三极管停止工作振荡截止；当栅极负电压撤除时，阳极电流产生，三极管开始工作，振荡开启。在电路中采用栅极控制方法来产生高频率电流，*是电子管振荡器的变频原理。

        由于电子管高频振荡器的电效率低（约50%）、体积庞大、耗水量大、操作安全性差等缺点，现已逐步被晶体管高频电源所取代。但是，部分设备仍作为表面淬火加热电源使用。
