热处理淬火设备,感应加热快速热处理的工艺问题

        在热处理淬火设备感应加热快速热处理过程中，会遇到一系列工艺问题， 如钢材的透热、加热温度的均匀性、加热温度的选择、淬火与回火的冷却、温度的测量与控制，钢材尺寸的变化等。现将这些问题分述如下。

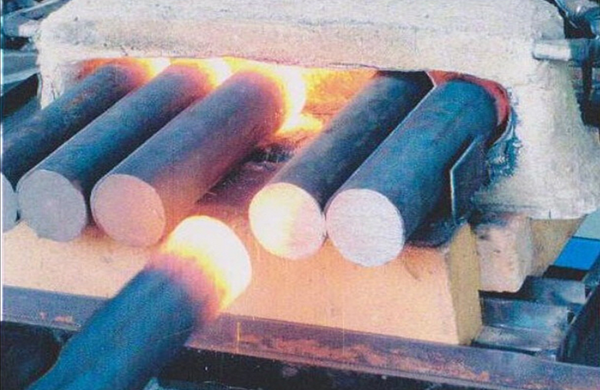

        热处理淬火设备感应加热过程钢材的透热问题

       在感应加热快速热处理条件下，为了获得性能均一稳定的钢材，其首要条件是使金属透热，即表里温度一致。为此，必须了解钢材在快速加热时的升温特点和规律，以便制订合理的加热工艺，确保钢材透热。

        热处理淬火设备感应加热时金属的升温曲线

        金属快速加热时的升温特点和规律，集中地反映在升温曲线中。在研究GCr15冷拉材感应加热快速退火工 时，利用ry函数记录测得的GCr15钢棒表面和中心的升温曲线。 测定时钢材匀速通过感应器，在恒定功率下加热，电源频率为2500Hz

        热处理淬火设备钢材等速通过10只串联感应器时，在恒定功率下加热，利用热电偶直接测得的、直径为32mm的GCr15钢棒的升温曲线。从单只感应器和多只串联感应器测得的金属升温曲线，具有相同的特点。即在快速加热条件下，由于电流的集肤效应使金属表面与中心的升温速度存在差别。温度的变化规律随金属的物理性能而变化。
