中频感应加热设备-全桥逆变器电路

　　中频感应加热设备全桥逆变器的电路相当于两组双管正激式逆变电路的组合，每组互为桥的对角线，两级的驱动PWM脉冲是互补的。它与半桥电路不同的是：全桥逆变器由四个功率开关器件组成，每一个桥臂有两只开关管，由于每个桥臂均由有源功率半导体器件组成，故称全桥逆变器或全桥变换器（Full-Bridge Convert-ers）。

    而半桥变换器只有一个桥臂有两只有源功率半导体器件，另一桥臂由两只无源元件——电容器替代。在变异半桥电路中，这两只电容器被取消，只有一个桥臂上的两只有源功率开关器件互补工作。

　　中频感应加热设备全桥变换器典型主电路，四个功率半导体开关器件VT1～VT4构成桥式电路，与它并联的四只二极管VD1～VD4用于能量恢复通路及消除部分瞬时过电压。通常二极管均与开关管封装在一个模块中，外部无需再并接。

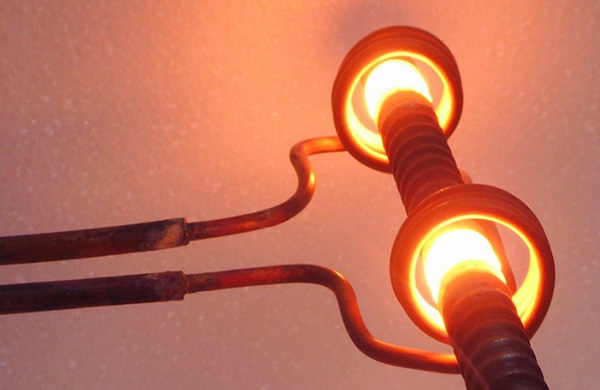

　　在中频感应加热设备全桥变换器的两桥臂中点A、B赴接负载，对感应加热电源而言，在A、B之间可接谐振电路或匹配变压器。谐振电路可以是LC串联谐振电路，也可以是LC并联谐振电路。如在A、B接匹配变压器，变压器一次绕组接在输出A、B端，变压器二次与加热绕组L和谐振补偿电容C连接。
