齿轮感应加热淬火典型工艺

　　齿轮感应加热淬火典型工艺介绍（小模数齿轮淬火）

    ①工件材料45#8钢。

　　②工件尺寸。

　　③技术要求  齿部硬度48～54HRC，齿顶不得过热，齿根淬火层深度大于0.5mm。

　　④感应器感应器结构。小齿轮加热用感应器内径d-136mm，大齿轮加热用感应器内径d- 211mm感应器

    ⑤加热设备  GP100-C3型高频电炉。

　　⑥工艺说明  采用同时加热淬火法处理。

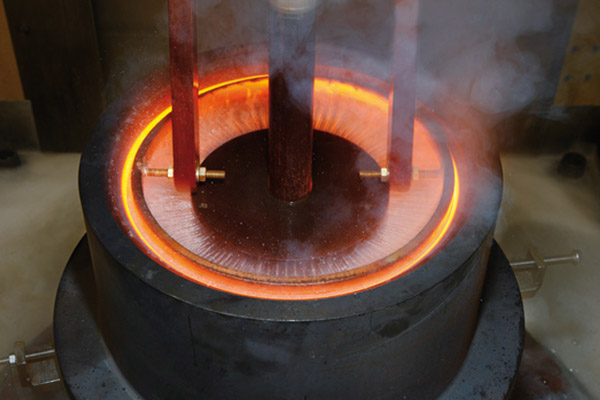

　　*行小齿轮淬火，后进行大齿轮淬火。将齿轮装在淬火机床上，开动淬火机床，使齿轮升起进入感应器；齿轮加热*淬火温度后，再开动机床使齿轮下降进入喷水器内进行冷却。淬火后的齿轮，应立即在180～220℃的油槽中回火1～2h。
