力华动态
淬火资讯您现在的位置:网站首页 > 淬火资讯
铸铁感应淬火时应注意哪些方面?

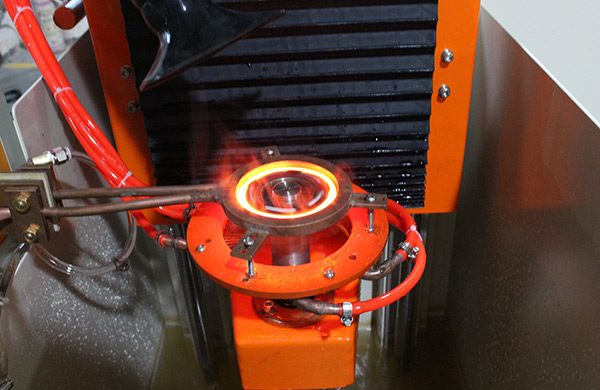

各种铸铁中,灰铸铁的感应淬火难度*大。灰铸铁感应淬火与钢相似,所用淬火设备也相似,应注意以下不同点:
1)加热时间比钢件为长,一般应在几秒以上,并应保温一段时间,使难溶的组织溶入奥氏体,加热速度过快会导致过高的热应力,易产生裂纹。
2)加热温度不能太高,上限为950℃,一般在900~930℃,不同牌号有一个*佳温度,加热温度达950℃时,零件表面会出现磷共晶,还会有粗大的残留奥氏体。
3)为使温度由表面缓慢过渡到心部,*好不要在加热后立即淬火,预冷0.5~2. Os*好。
4)铸铁件感应淬火一般采用聚合物水溶液或油作为淬火冷却介质,也有一些件如缸套直接用水作淬火冷却介质,更有缸体阀座采用自冷淬火。
5)灰铸铁件感应淬火后,为消除应力应进行低温回火,例如缸套采用工频回火,220℃×th。
铁素体可锻铸铁的基体是铁素体与石墨碳,为使奥氏体中溶入碳,既要提高加热温度(达1050℃),又要延长加热时间(达Imin以上),这样才能使小部分石墨碳溶于奥氏体中,淬火后才能获得较高的表面硬度。
上一条:有哪几类铸铁可以进行感应淬火?
下一条:感应加热设备—正规厂家质量好
