变频设备输出电流的频率取决于主振荡回路上的电感与电容。振 荡 回路 由电子振荡管和电感从、蛛及电容Ciz.C13组成,并与变压器B6的初级及电容C,s构成加热直接祸合。
一 、 原理
高频机作业原理:高频电流流向被绕制成环状或其它形状的加热线圈(通常是用紫铜管制作)。运用被加热物体内存在电阻,会发作许多的焦耳热,使物体自身的温度灵敏上升,因而到达对一切金属材料加热的意图。

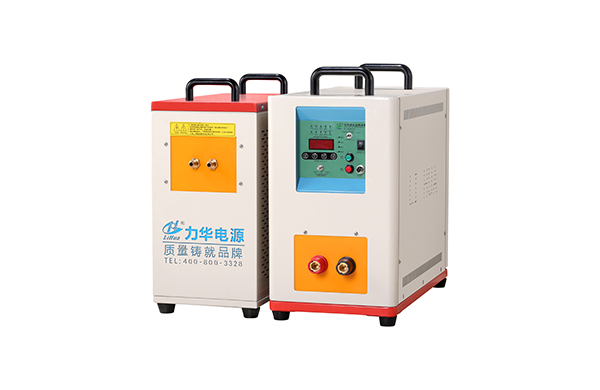

我公司高频设备LH100-C2为电子管式变频,即一个大功率的电子管自激振荡器。50Hz三相380V电流经阳极变压器升压后整流成13kV的直流电流,经过电子管自激振荡器变换为高频交流电,再经过淬火变压器降压输出给感应器加热工件。
振荡与加热回路的祸合选用带短路线圈的自祸变压器藕合电路。振荡管的反响电压由反响线圈次级117及分压电容C113构成组成电压,供应振荡管的栅极。振荡管的起振与停振由栅压操控,在栅极加上由封闭电路供给的1 OOOV负电压,当阳极上的直流高压被封闭时停振;加热继电器常开触点闭合时,栅极的负电压接地,负压切除,振荡管发作阳极电流开端作业。
二 、 运用

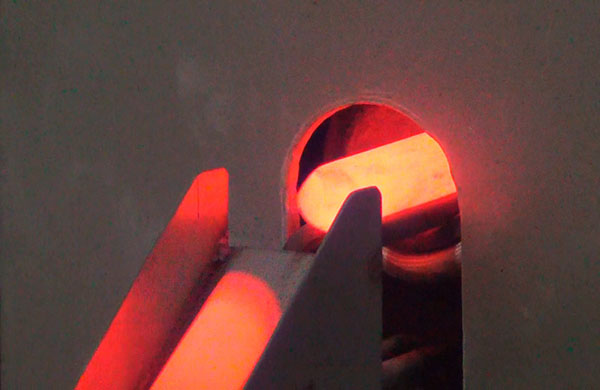

高频感应加热淬火在热处理出产中广泛运用,具有加热速度快,易操控,出产率高,氧化脱碳少,淬火工件变形小,劳动条件好,无污染及易完结机械化、主动化等长处。高频设备首要应用于工件的外表热处理,如齿轮轮齿及销套轴的外表淬火,可进步其外表硬度,添加耐磨性,并可用于焊接熔炼。
1、高频机用于焊接范畴::各种金钢石复合片钻头的焊接;各种硬质合金刀头、锯片的焊接;各种截齿、钎头、钻杆、煤钻头、风钻头号矿山配件的焊接。
2、高频机用于淬火范畴:各种齿轮、链轮、轴类的淬火;机床职业的机床床面导轨的淬火处理;五金东西淬火。
3、高频机用于透热范畴:各种高强度螺栓、螺母的热镦;热轧麻花钻;直径80以内一切零件的透热铸造。
